1. Kondisi [Kembali]
Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 2 kondisi 1 yaitu Menampilkan suhu yang terukur pada lm35 pada lcd
#include <LiquidCrystal.h> //include library LCD
#define LM35 A0//Deklarasi pin A0 untuk LM35
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);//Deklarasi pin 2-7 untuk LCD
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);//Deklarasi pin 2-7 untuk LCD
int suhuC; //declare variables suhu
void setup()//Semua kode dalam
fungsi ini dieksekusi sekali
{
pinMode(A0,INPUT);//Deklarasi pin A0 sebagai INPUT
}
void loop()//Semua kode dalam
fungsi ini dieksekusi berulang
{
suhuC = analogRead(LM35) /2.04; //Mencari nilai Suhu
//suhuC = analogRead(LM35); //membaca nilai adc sensor
lcd.begin(16, 2); //Dimensi LCD yang
digunakan
lcd.setCursor(0, 0);//Menentukan posisi kursor pada awal
penulisan
lcd.print("Suhu saat ini: "); //Menampilkan text pada LCD
lcd.setCursor(1, 1);//Menentukan posisi kursor pada awal penulisan
lcd.print("Celcius "); //Menampilkan text pada LCD
lcd.print(suhuC); //menampilkan data suhu
lcd.print("\xdf"); //menampilkan karakter derajat
lcd.print("C");//menampilkan karakter C
delay(100); //waktu tunggu 0,1 detik
}
Prinsip kerja

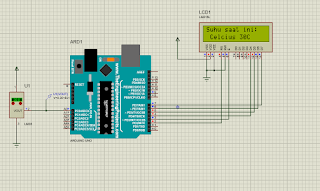

Rangkaian menggunakan LM35 sebagai pembaca suhu sekitar, LM35 menghasilkan output berupa tegangan bergantung kepada pembacaan suhunya, ini merupakan sinyal analog sehingga harus dihubungkan ke pin ADC A0 pada arduino. Kemudian hasil pembacaan ini akan diproses pada arduino dan ditampilkan ke lcd.
